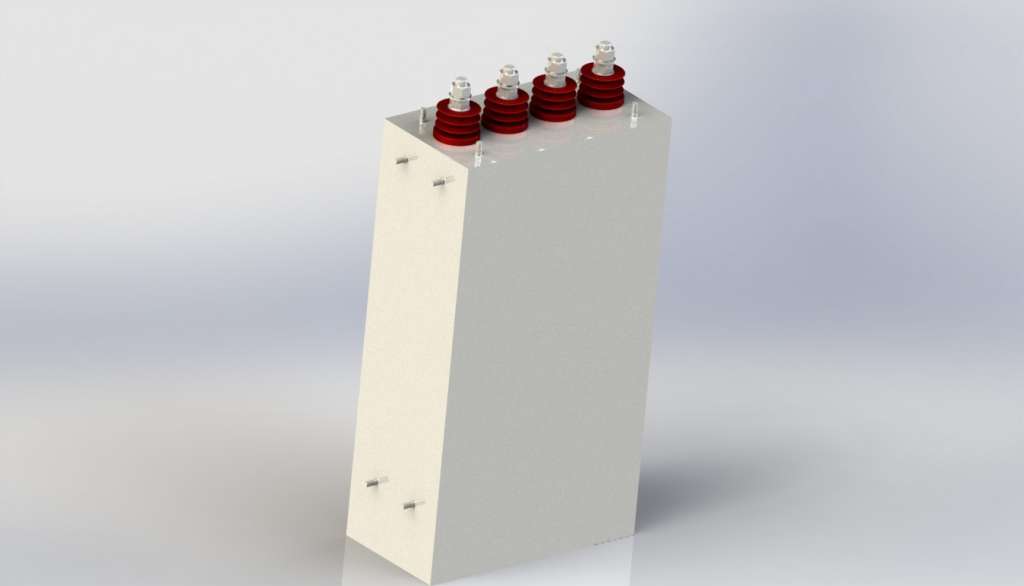

DKMJ-X4 型直流滤波电容器

标称参数

额定容量            CN   2100µF  ±10%

直流额定电压        UNDC  2750V

允许过压参考

1.1× UN    U1    3025V (30% 的工作时间)

1.15× UN   U2    3163V (30 分钟/天)

1.2× UN    U3    3300V (5分钟/天)

1.3× UN    U4    3575V (1分钟/天)

1.5× UN    U6    4125V (30毫秒寿命内1000次)

特征

最大电流有效值        Imax    350ARMS

最大电流峰值                 25kA

最大可重复峰值电流         100 kA；

寿命内100次

串联电阻              Rs      < 0.7mΩ

温升                  Rth     0.4K/W

                            (hotspot-ambient)

损耗角正切值          tanδ0   2 × 10-4

自感                  Ls      < 100 nH

常态测试

极间测试电压          UT/T     4125VDC, 10s

极壳测试电压          UT/C    5000VAC, 60s

环境温度

最低温度              θmin.     -40℃

最高温度              θmax.     +70℃

最热点温度            θhs.     +85℃

贮存温度

最低温度              θmin.     -45℃

最高温度              θmax.     +85℃

技术性能

介质材料   自愈性金属化聚丙烯膜；

填充材料   氮气；树脂；干式

套管数量                 4

电气间隙                40 mm

绝缘距离                80 mm

接线端                 M16

最大扭矩                25Nm

高度                    40 mm

机械数据

尺寸                    340mm× 178 mm× 585mm

重量                    53kg

外壳材料                无磁不锈钢

油漆                    RAL 7033

安装位置                任何方向

预期寿命

>100 000 h

失效率

<100 FIT

参考标准

IEC 61071-2007

IEC 61881-2007

外形尺寸  毫米
